Service Body Dimensions and Images for Sign writing

When arranging sign writing for your vehicle, you will require the following images to get the dimensions correct and for concepts.

Dimensions

Rear:

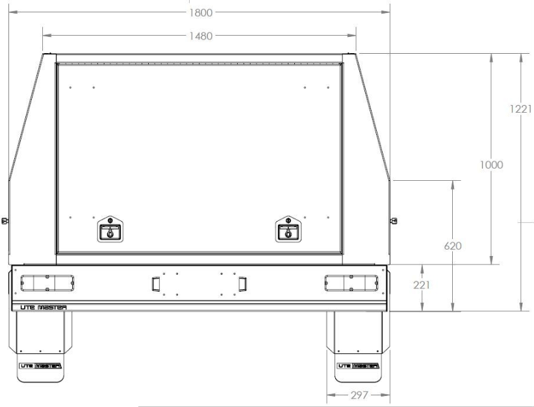

Service Body Dimensions and Images for Sign writing-1
https://utemaster.box.com/s/mmb9g9c7upi65ha2cyppkxdwpq01n6vh

Double Cab Side on:
As per extra cab below, but less 300mm in width

Extra Cab Side on:

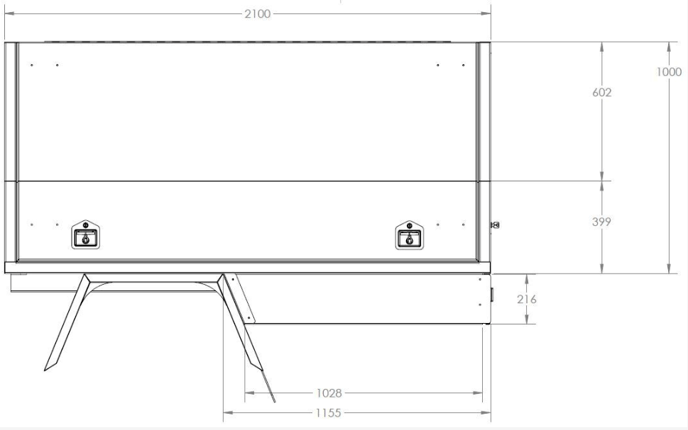

Service Body Dimensions and Images for Sign writing-2
https://utemaster.box.com/s/u57j60bp31zem25dzo4kqo9cr62gfuu9

Single Cab Side on:
As per extra cab above, but add 300mm in width

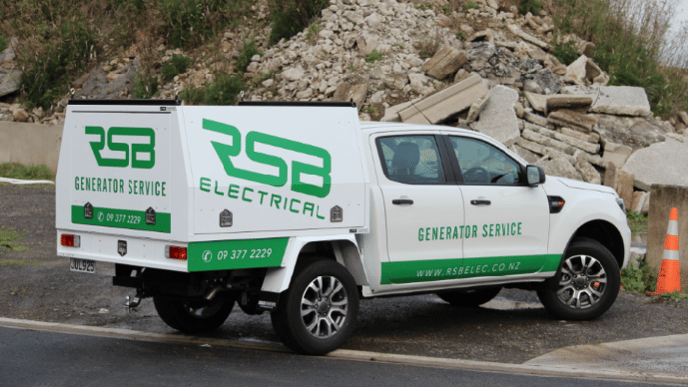

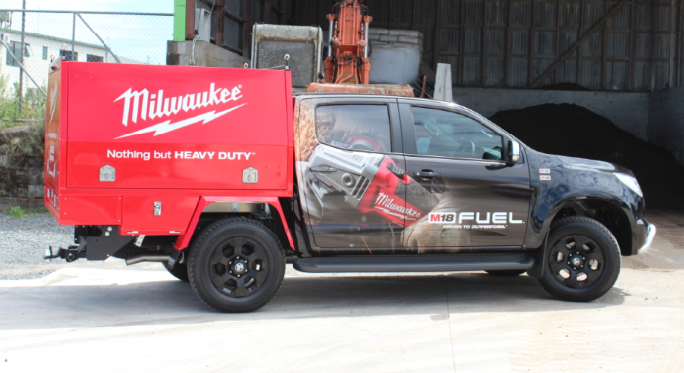

Examples of how the signwriting looks:

Service Body Dimensions and Images for Sign writing-3

Service Body Dimensions and Images for Sign writing-4
